3EA5010 - RAY sada pro zadní montáž C28xx
RCM Pelikán » Elektromotory » Příslušenství
Základná ponuka » Elektromotory » Príslušenstvo k el.mot.
Charakteristika

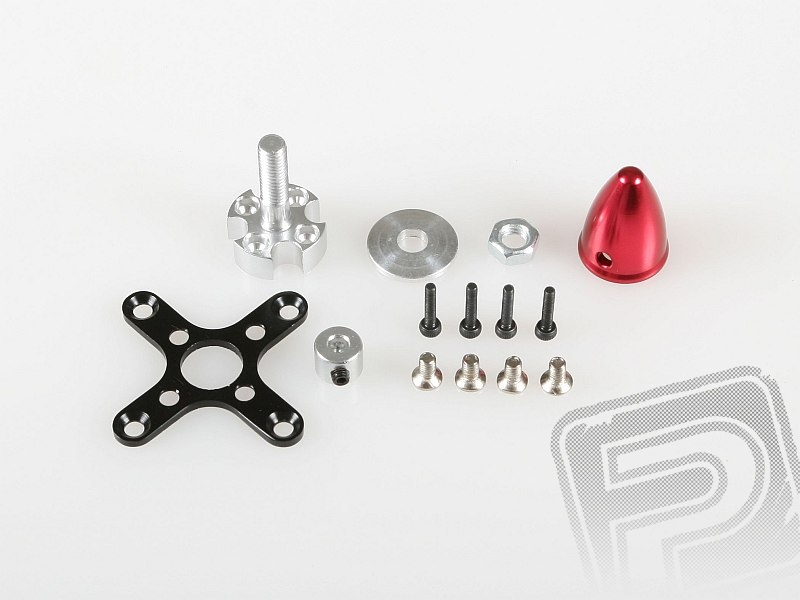

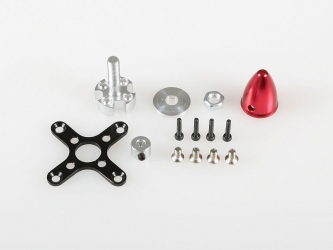

Sada dílů pro zadní (radiální) montáž motorů RAY C28xx. Umožňuje montovat motor v obrácené poloze pomocí duralového kříže k motorové přepážce. Vrtule je nesena unačečem, který se upevňuje na otáčející se plášť motoru, hřídel se proti vysunutí zajišťuje pojistným kroužkem.

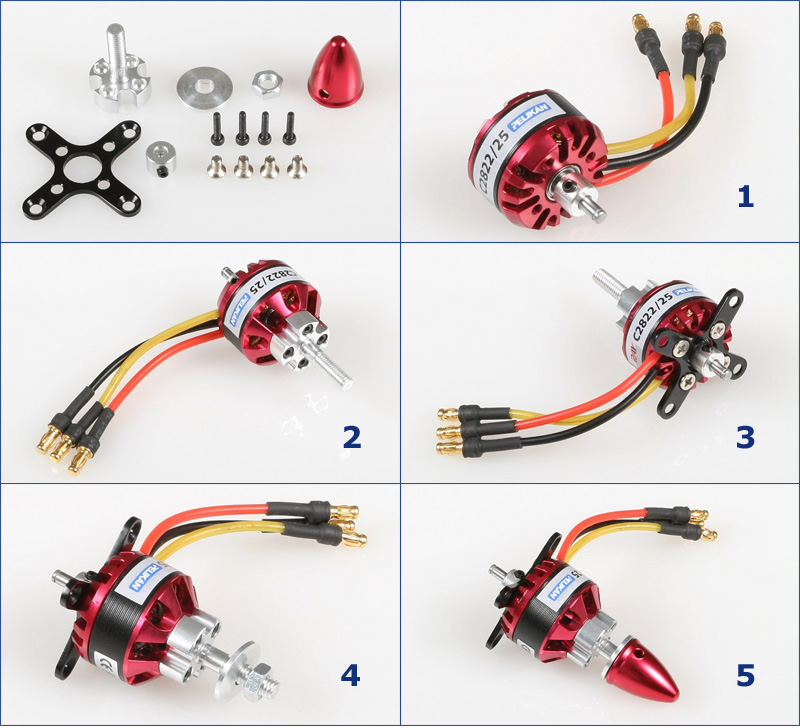

Montáž- Pojistný kroužek namontujte těsně před pojistný E-kroužek na hřídeli motoru. Stavěcí šroub ("červík") pojistěte proti uvolnění malou kapkou prostředku pro zajišťování šroubových spojů (pro rozebíratelný spoj) - např. modrý Loctite (kat. č. .PV0267 rcm Pelikán).
- Unašeč vrtule upevněte čtyřmi imbusovými šrouby na plášť motoru.
- Upevňovací kříž připevněte čtyřmi šrouby se zápustnou hlavou k přednímu čelu motoru.
- (Po upevnění motoru do modelu) Nasaďte vrtuli a upevněte ji maticí s podložkou.
- Namontujte kužel.
| Průměr upevňovacího kříže | 41 mm |
| Rozteč upevňovacích otvorů | 34 mm |
| Průměr kuželu | 15,5 mm |
| Závit unašeče | M5 |
| Celková délka unašeče | 25 mm |
| Délka dříku unašeče | 19 mm |
| Hmotnost sady | 13 g |
