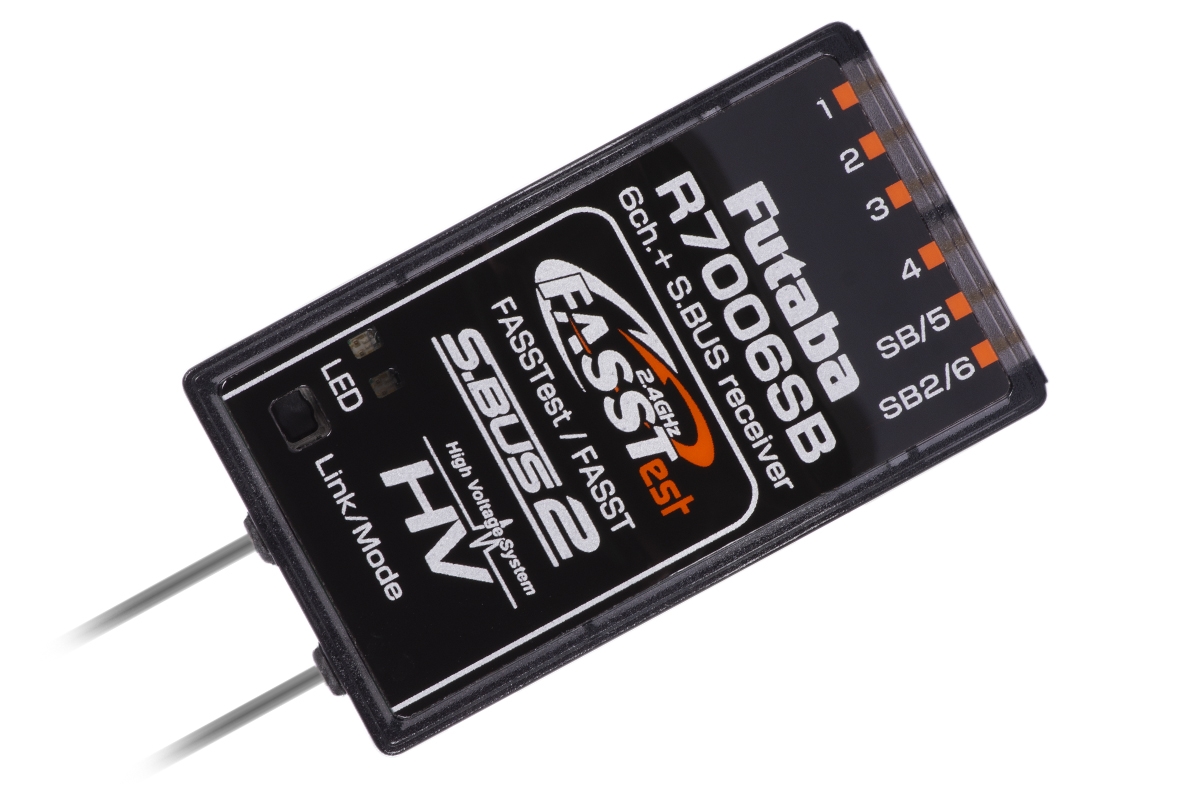

FUT5102630 - Futaba R7006SB FASSTest 6k přijímač

Šestikanálový telemetrický přijímač Futaba FASSTest/FASST-2.4GHz s porty S.BUS (až 18 kanálů - dle vysílače) a S.BUS2 pro telemetrické senzory a další zařízení. Napájení 3,7-7,4 V, rozměry 22,5x38,3x12,2 mm, hmotnost 8,5 g. Diverzitní antény, možnost dvoupřijímačového provozu s rozdělením kanálů 1-6/9-12+S.BUS.

VýrobcaFutaba
KódFUT5102630
Tovar je nedostupný

82,90 €

GARANCIA CENY
Našli ste lepšiu cenu?

Prehľad
Parametre
Foto a prílohy
Súvisiace produkty

Charakteristika

Šestikanálový telemetrický přijímač Futaba přenosového systému FASSTest-2.4GHz a FASST (bez telemetrie) s dvojicí diverzitních antén s plným dosahem. Je určen pro všeobecné použití v modelech všech kategorií; díky kompaktním rozměrům, nízké hmotnosti a konektorům zasouvaným v podélné ose je vhodný i pro modely se štíhlým trupem, jako jsou větroně F3B, F3J apod. Díky volitelným kanálovým režimům a možnosti dvoupřijímačového provozu výborně poslouží i v modelech vyžadujících velký počet kanálů – v takovém případě dvojice R7006SB poskytne až 12 klasických PWM kanálových výstupů nebo 10-11 PWM výstupů a 1-2 S.BUS2 sériové výstupy, popř. 8 PWM kanálů a 2 výstupy S.BUS2 a 2 S.BUS. Port S.BUS2 pro obousměrnou komunikaci umožňuje připojení S.BUS2 serv, telemetrických čidel a dalších kompatibilních zařízení. Provozní stavy přijímače jsou signalizovány LED indikátorem.

Přenosový systém

Futaba FASSTest-2.4GHz s telemetrií pro létající modely (výchozí nastavení), režimy FASSTest 18CH/12CH - není kompatibilní se systémem 26CH. Lze přepnout do režimů FASST Multi-CH (Normal nebo High Speed) nebo FASST 7CH (Normal nebo High Speed) bez telemetrie.

Pamatujte, že v režimech FASSTest12CH a FASST s vysokou opakovací frekvencí (High Speed) je možno používat pouze digitální serva.

Napájení

4,8-7,4 V (jmenovité napětí) – tj. např. 4-6 čl. NiMH, 2S LiPo, LiFe, Li-ion akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa

Přijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°.

Výstupy přijímače, kanálové režimy

Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.

Kanálové výstupy (PWM/S.BUS): R7108SB umožňuje změnu přiřazení kanálů, jak ukazuje tabulka níže dovolující používat kombinaci klasických PWM výstupů a S.BUS2 (popř. S.BUS) výstupu nebo dvoupřijímačový provoz (vyžaduje použití vysílače Futaba umožňujícího dvoupřijímačový provoz), v němž se může dvojice R7108SB nabídnout až 12 klasických PWM kanálových výstupů nebo 10-11 PWM výstupů a 1-2 S.BUS2 sériové výstupy, popř. 8 PWM kanálů a 2 výstupy S.BUS2 a 2 S.BUS. Volba kanálových režimů se provádí pomocí tlačítka na přijímači ve speciálním nastavovacím režimu – v normálním provozním režimu nelze kanálové režimy změnit.

Výstupní zásuvkaKanál
Režim ARežim B*Režim CRežim D
11119
222210
333311
444412
5/SB5S.BUS6S.BUS
6/SB26S.BUS2S.BUS2S.BUS2
*) Výchozí tovární nastavení

S.BUS2: Zásuvka S.BUS2 umožňuje připojení S.BUS2 serv, gyroskopů a dalších kompatibilních zařízení a připojení telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači.

Telemetrie (pouze v systému FASSTest)

R7006SB předává do vysílače údaje o napájecím napětí přijímače bez potřeby připojení jakýchkoliv senzorů.

R7006SB umožňuje používání všech telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací.

Sada přijímače obsahuje: přijímač R7006SB, návod k obsluze.


Co je S.BUS2/S.BUS

  • S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
  • S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.

Modulace/KódováníFASSTest-2.4GHz,FASST-2.4GHz
Počet kanálů6
FunkceFail-safe,Telemetrie,Dvoupřijímačový provoz
Napájení (jmenovité napětí) 4,8 V,6 V,7,2 V,7.4V,3,7 V,6,6 V
Napájení (provozní rozsah) [V]3.5 - 8.4
Délka [mm]38.3
Šířka [mm]22.5
Výška [mm]12.2
Hmotnost [g]8.5
Sériový výstupS-BUS,S-BUS2
