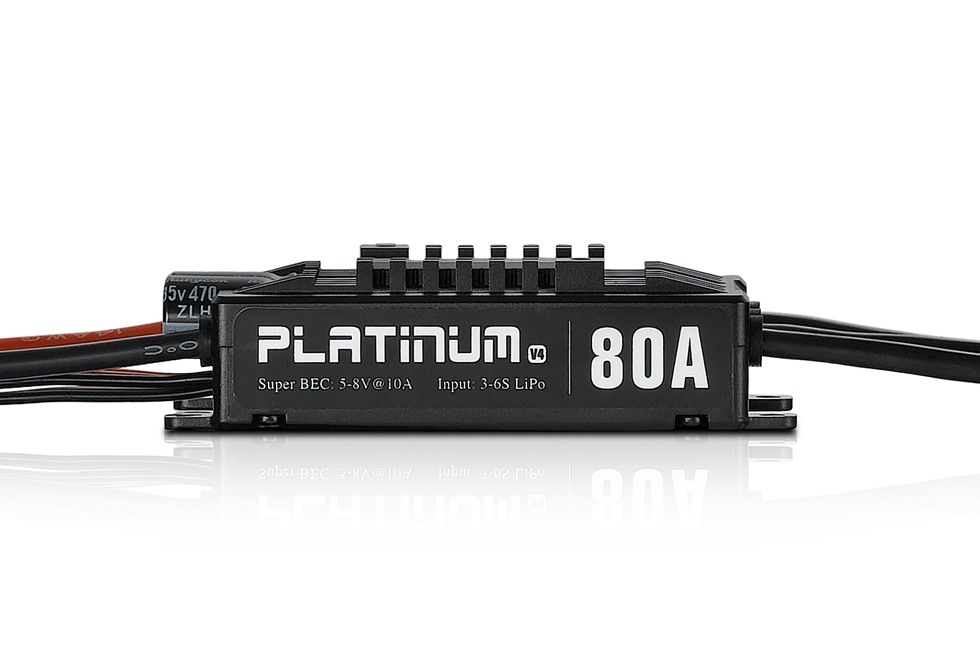

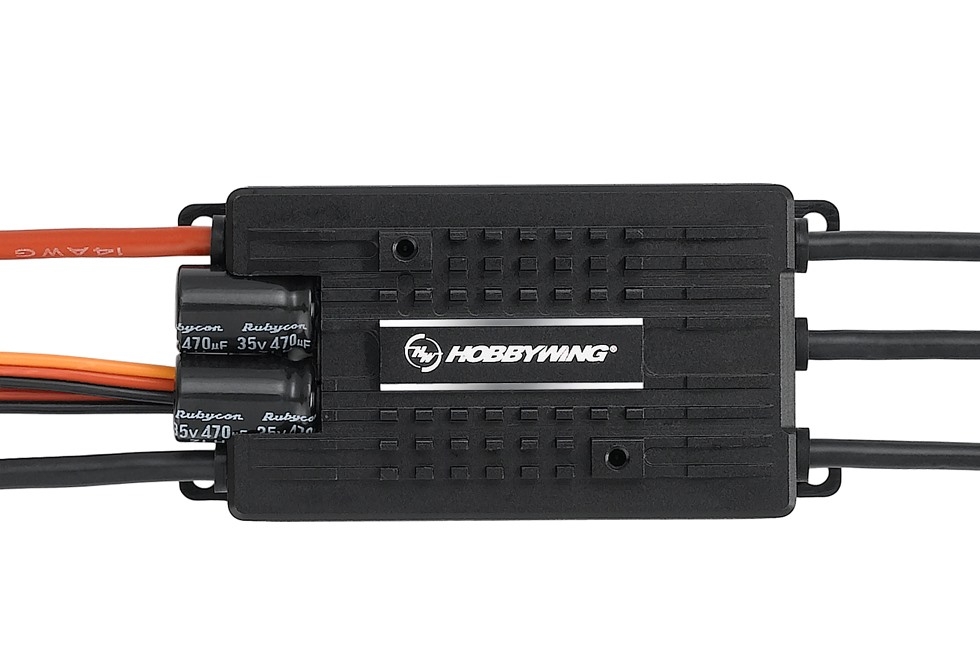

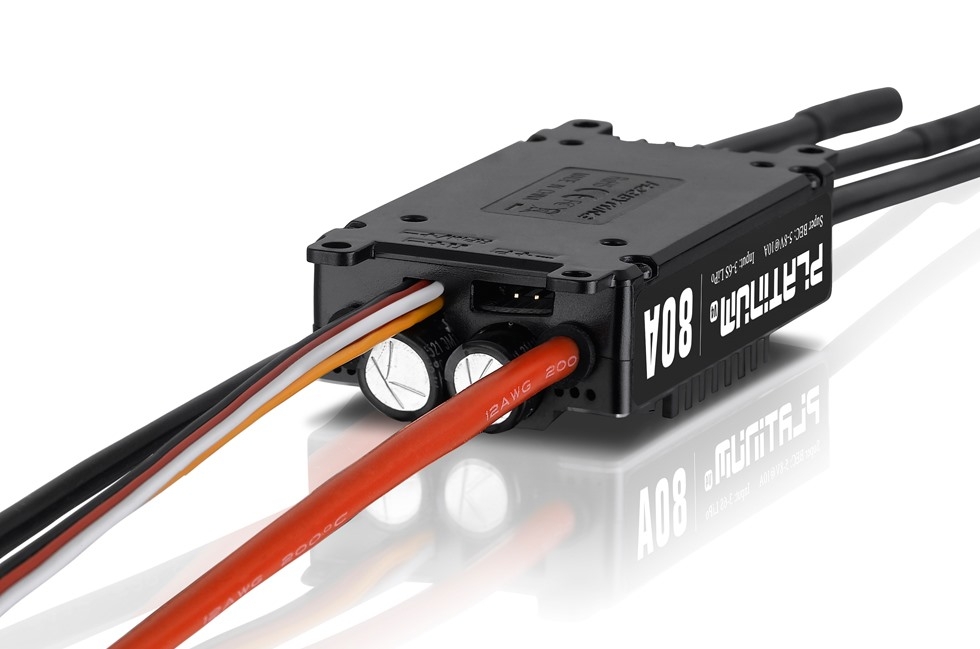

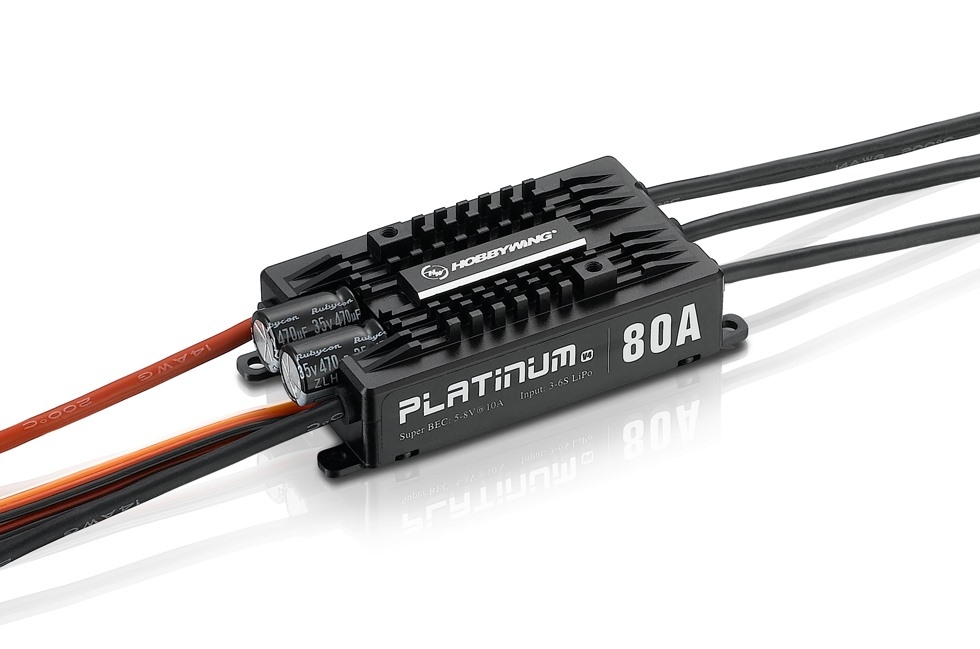

HW30203200 - Platinum Pro 80A V4

Platinum Pro 80A V4

Nejvyšší řada regulátorů firmy Hobbywing pro letecké aplikace. Tato verze je vhodná pro vrtulníky řady 450-500 a modely letadel třídy .70. Spínaný BEC 5-8V 10A. Trvalý proud 80A, špičkový 100A. Napájení 3-6S LiPol. Hmotnost 97g. Rozměry 84,3x38.2x20,4mm.

VýrobcaHOBBYWING
KódHW30203200
Dostupnosť2 - 4 dní

112,24 €
bežne: 122,00 €

GARANCIA CENY
Našli ste lepšiu cenu?

Prehľad
Parametre
Foto a prílohy
Súvisiace produkty

Charakteristika

Špičkový programovatelný mikroprocesorový regulátor pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruovaný s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti a s rozsáhlými možnosti programování a nastavování. Slouží k ovládání otáček střídavých elektromotorů ve větších a obřích modelech letadel nebo vrtulníků při napájení z akumulátorů NiCd/NiMH i Li-poly/Li-ion/Li-Fe. Je konstruován se zřetelem vysokou na dlouhodobou zatížitelnost a odolnost, jaká je vyžadována v soutěžních a obřích modelech. Pro vrtulníky nabízí funkci pokročilou governoru s řadou nastavitelných parametrů regulace konstantních otáček. Je vybaven vysokovýkonným spínaným stabilizátorem napájení BEC s nastavitelným výstupním napětím zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální Multifunkční LCD programovací box Hobbywing nebo wi-fi modul WiFi Express, které jsou dodávány zvlášť.

POPIS A FUNKCE REGULÁTORU

  • Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 3-6S LiPo/Li-ion nebo 10-18 čl. NiCd/NiMH.
  • Vysokovýkonný mikroprocesor s taktovací frekvencí až 72 MHz pro přesnou funkci governoru (udržování konstantních otáček) a super měkký rozběh.
  • Zvláštní stabilizátor napájení pro mikroprocesor pro velkou odolnost proti rušení a omezení rizika ztráty kontroly.
  • Technologie optimalizovaného řízení DEO (Driving Efficiency Optimization) významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
  • Nový spínaný stabilizátor napájení BEC výstupním napětím s nastavitelným v rozmezí 5-8 V a zatížitelností 10 A trvale / 25 A špičkově.
  • BEC je oddělen od ostatních obvodů regulátoru, může si zachovat správnou funkci i při spálení výkonové desky s MOSFET tranzistory regulátoru.
  • Rozsáhlé možnosti programování se širokou paletou nastavitelných funkcí a parametrů.
  • Letové režimy: Letadlo, Vrtulník (lineární plyn), Vrtulník (Elf Governor), Vrtulník (Store Governor)
  • Nový program governoru s nastavitelnými parametry governoru P/I přináší skvělé udržování konstantních otáček, zaručuje stabilní otáčky nosného rotoru i při prudkých změnách zatížení.
  • Zapisovač letových údajů zapisuje otáčky, minimální napětí a maximální teplotu v průběhu letu.
  • Funkce „restart při autorotaci“ může ručně přerušit autorotaci a rychle restartovat motor, aby se zabránilo havárii způsobené nesprávným ovládáním modelu.
  • Nezávislý výstupní port pro signály otáčkoměru.
  • Zvláštní programovací port pro programování regulátoru nebo nastavování parametrů Multifunkčního LCD programovacího boxu nebo modulu Wi-fi Express.
  • Podporuje online kontrolu dat, programování regulátoru, aktualizaci firmwaru na PC nebo smartphonu/tabletu (vyžaduje Multifunkční LCD programovací box nebo Wi-fi Express).
  • Wi-fi modul Wi-fi Express (prodává se zvlášť) pro bezdrátové programování regulátoru pomocí vašeho smartphonu (iOS nebo Android).
  • Řada ochranných funkcí: ochrana při startu, tepelná ochrana regulátoru, tepelná ochrana kondenzátorů, ochrana proti přetížení, nadproudová ochrana a ochrana při ztrátě řídícího signálu.

PROGRAMOVATELNÉ FUNKCE

  • Letový režim: Umožňuje volit programy pro letadla, vrtulníky (s lineárním ovládáním plynu), vrtulníky (s Elf governorem) nebo vrtulníky (se Store governorem).
  • Počet článků LiPo: Regulátor nabízí automatickou detekci počtu článků nebo jeho ruční nastavení.
  • Způsob odpojení motoru při aktivaci napěťové ochrany: Regulátor postupně sníží výkon na 50% plného výkonu během 3 sekund po aktivaci napěťové ochrany, pokud je zvolen režim „Omezení výkonu“. Je-li zvolen režim „Tvrdé vypnutí“, je motor okamžitě vypnut.
  • PCO - Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná v rozmezí 2,7-3,7 V/článek.
  • Napětí BEC: Napětí BEC stabilizátoru napájení je nastavitelné v rozmezí 5,0-8,0 V po krocích 0,1 V.
  • Doba rozběhu: Doba rozběhu je nastavitelná v rozmezí 4-25 s po krocích 1 s.
  • Parametr governoru P: Určuje schopnost regulátoru uchovávat stabilní otáčky.
  • Parametr governoru I: Určuje dynamickou odezvu regulátoru.
  • Čas automatického restartu: V režimech Vrtulník (Elf/Store Governor) regulátor vypne motor, je-li plyn mezi 25 a 40%. Pokud přidáte plyn nad 40% v průběhu přednastaveného času automatického restartu, motor se rychle rozeběhne a (v průběhu nastavené akcelerační doby restartu) akceleruje na otáčky odpovídající aktuální hodnotě plynu. Pokud přidáte plyn nad 40% po uplynutí přednastaveného času automatického restartu, regulátor přejde na měkký start.
  • Akcelerační doba restartu: Nastavitelná v rozmezí 1-3 s po krocích 0,5 s. Tato funkce určuje dobu, kterou motoru zabere restartování a akcelerace na plné otáčky v režimech Vrtulník (Elf/Store Governor).
  • Brzda: Nastavuje funkci brzdy vrtule – vypnuta, normální, proporcionální, reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s přepínačem).
  • Intenzita brzdění: Nastavitelná v rozmezí 0-100% po krocích 1% pro režim brzdy Normal.
  • Časování: Nastavitelné v rozmezí 0-30° po krocích 1°.
  • Smysl otáčení motoru: Po směru hodinových ručiček/Proti směru hodinových ručiček.
  • DEO volnoběžka: Tuto funkci je možno zapnout nebo vypnout v režimech Letadlo nebo Vrtulník (Lineární plyn) pro dosažení lepší linearity odezvy plynu.

OCHRANNÉ FUNKCE REGULÁTORU

  • Ochrana při rozběhu: Regulátor během rozběhu měří otáčky motoru. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, regulátor to vyhodnotí jako nesprávný rozběh. Pokud je v tento okamžik plyn na méně než 15%, regulátor se automaticky pokusí o nový restart motoru; je-li plyn na více než 15%, musíte ovladač plynu stáhnout zcela dolů pro nové restartování motoru.
  • Tepelná ochrana regulátoru: Pokud teplota regulátoru překročí 110°C, regulátor bude postupně omezovat výkon, ale nevypne motor úplně. Aby bylo zajištěno, že si motor uchová určitý výkon, a nebude příčinou havárie, je maximální omezení výkonu cca 50% plného výkonu. Jak bude teplota regulátoru klesat, regulátor postupně obnoví maximální výkon. Navíc při zapnutí nesmí teplota regulátoru překročit 70°C, jinak není možné motor zapnout.
  • Tepelná ochrana kondenzátorů: Regulátor aktivuje tuto ochranu, pokud teplota filtračních kondenzátorů překročí 130°C. Chrání tak filtrační kondenzátory stejně, jako tepelná ochrana regulátoru chrání samotný regulátor.
  • Ztráta signálu plynu: Regulátor vypne motor, pokud signál chybí po dobu 0,25 s, aby se předešlo ještě větším škodám a rizikům vyplývajícím z rychle se otáčejícího rotoru nebo vrtule. Jakmile je přijat normální signál, regulátor obnoví normální funkci.
  • Ochrana proti přetížení: Regulátor vypne motor nebo se automaticky restartuje, když se jeho zatížení náhle zvýší na velmi vysokou hodnotu. (Možná příčina: zablokování vrtule nebo rotoru.)
  • Nadproudová ochrana: regulátor vypne motor, pokud se proud přiblíží k hodnotě zkratového proudu (300 A). Tato ochrana může být aktivována zkratem ve spáleném motoru nebo z jiných příčin.

    Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí Multifunkčního LCD programovacího boxu nebo Wi-Fi Expressu.

    PoužitíLetadlo,Vrtulník
    Typstřídavý
    Trvalý proud [A]80
    Max. špičkový proud [A]100
    NiXX článků10 - 18
    LiXX článků3 - 6
    BEC napětí [V]5 - 8
    BEC proud [A]10
    Délka [mm]84.3
    Šířka [mm]38.2
    Výška [mm]20.4
    Hmotnost [g]96.5
    Regulacejednosměrná
    BrzdaAno
    Vstup pro senzoryNe
    ProgramovatelnýAno
